سمات المنتج
|
العلامة التجارية
|
تشينغدو
|
|
مكان المنشأ
|
الصين
|
|
طاقة الإدخال
|
440 فولت ± 10% تيار متردد ثلاثي الطور وأربع أسلاك
|
|
تردد الإدخال
|
50/60 هرتز ± 5 هرتز
|
|
الجهد الناتج
|
جهد الطور المنخفض 1-150 فولت / جهد الطور العالي 1-300 فولت
|
|
استقرار التردد
|
.10.1%
|
|
استقرار الجهد
|
≥1%
|
|
واجهات الاتصالات
|
RS-232/RS-485/LAN/USB
|
معلومات إضافية
|
التعبئة والتغليف
|
صندوق خشبي مدخن
|
|
النقل
|
الشحن/الشحن البحري
|
|
الشهادات
|
سي / ISO9001
|
|
أخرى
|
قابلة للتخصيص
|
مقدمة المنتج

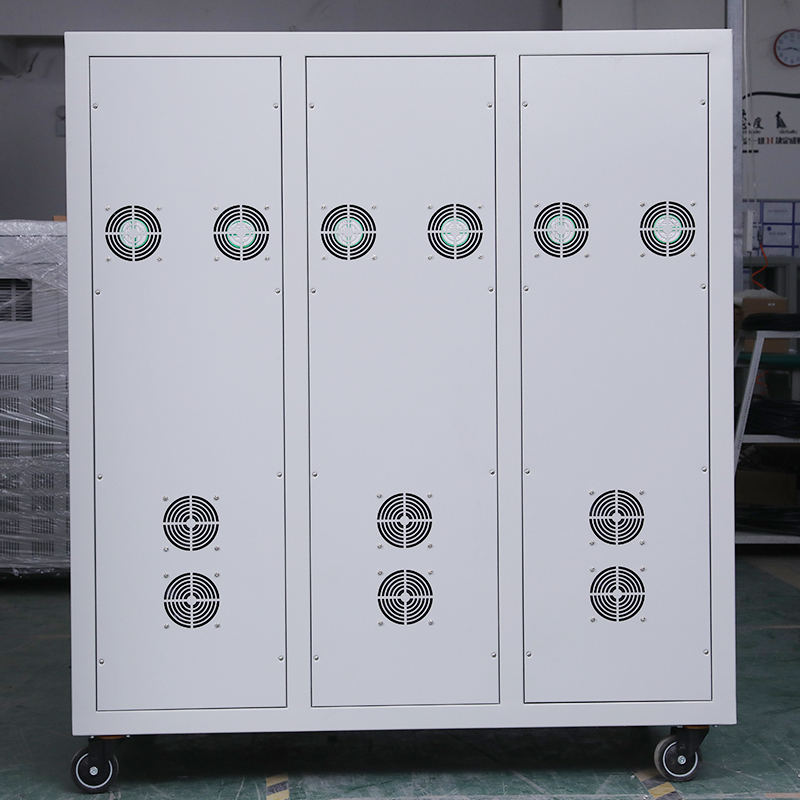

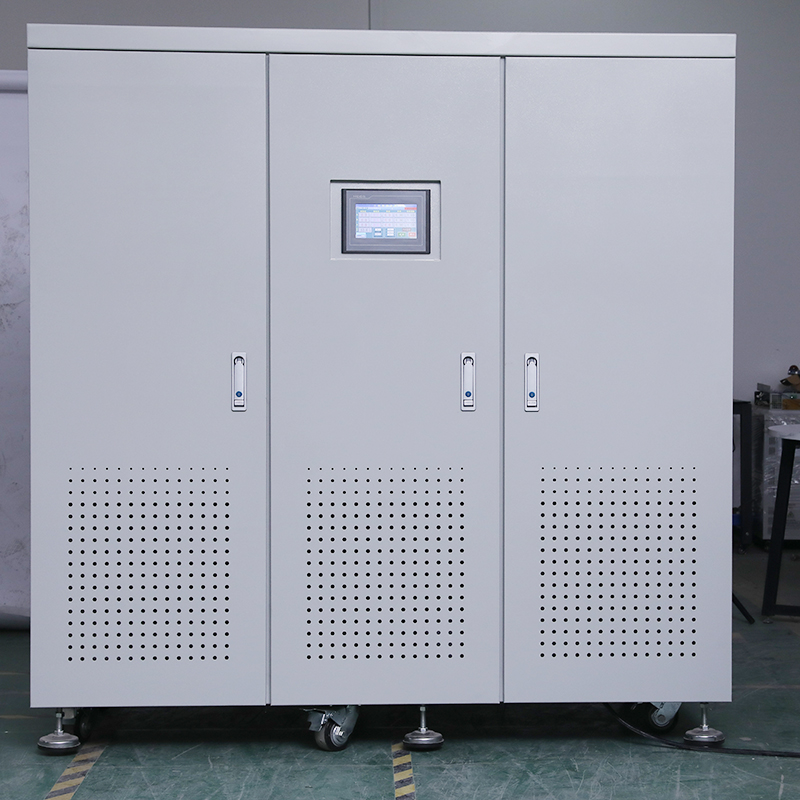

The Three-phase Frequency Converter is a high-performance three-phase programmable frequency converter power supply launched by the "تشينغدو" brand, made in China. It is a professional power solution integrating voltage stabilization, frequency stabilization, and programmable control. This device can flexibly convert standard three-phase AC 220V/380V/50/60Hz input to a high-quality, high-stability AC power supply with an output voltage adjustable from 1-300V and an output frequency adjustable from 40-500Hz.
يتم تعبئة المنتجات في صناديق خشبية مدخنة، ودعم الشحن البحري/الجوي، وقد حصلت على شهادتي CE وISO9001. يتم دعم التخصيص أيضًا لتلبية سيناريوهات التطبيق الخاصة للعملاء المختلفين.
يستخدم جوهرها تقنية SPWM المتقدمة (تعديل عرض نبض الموجة الجيبية) ووحدات IGBT عالية الطاقة، مما يضمن سرعة الاستجابة السريعة وكفاءة تزيد عن 85% وإخراج موجة جيبية نقية. تم تجهيز الجهاز بشاشة لمس ملونة مقاس 7 بوصات لتشغيل بديهي وسهل، ويدمج واجهات اتصال متعددة مثل RS-232، وRS-485، وLAN، وUSB، مما يدعم التحكم عن بعد وتكامل الأتمتة. سواء تم استخدامه لاختبار البحث والتطوير، أو تقادم المنتج، أو إمداد طاقة الإنتاج، أو محاكاة بيئات الطاقة الخاصة، فإن محول التردد ثلاثي الطور يوفر خرج طاقة دقيق وموثوق وذكي، مما يجعله خيارًا مثاليًا لصناعات الطيران والجيش والطاقة الجديدة والصناعات التحويلية المتطورة.
مزايا المنتج
● إنها تعتمد وضع تشغيل شاشة اللمس، وهو أمر بسيط ومريح في الاستخدام.
● تضمن تقنية ضبط أجهزة SPWM عالية التردد استجابة سريعة وإخراجًا مستقرًا.
● إنها تستخدم شاشة LCD ملونة مقاس 7 بوصة، مع زاوية رؤية واسعة وشاشة واضحة وملفتة للنظر.
● يستخدم محرك IGBT عالي الطاقة، وتشغيل موثوق به، وقدرة تحميل زائدة قوية (لحظية 300%).
● ينطبق على الأحمال المختلفة مثل الأحمال المقاومة والحثية والمقومة.
● لديها وظائف حماية متعددة للحالة غير الطبيعية مثل ارتفاع درجة الحرارة، والتيار الزائد، وقصر الدائرة، والجهد الزائد للإخراج، وانخفاض الجهد الكهربي للإخراج، وفقدان مرحلة الإخراج.
● الحماية من أعطال مصدر الطاقة، وعرض رموز الأعطال المقابلة لمساعدة المستخدمين في العثور على سبب الخطأ.
● تتضمن واجهات الاتصال RS-232، وRS-485، وUSB.
مزود طاقة محول تردد ذكي قابل للبرمجة مع وظيفة قابلة للبرمجة (اختياري):
● تتيح لك وظيفة مجموعة ذاكرة المعلمات تعيين عشر مجموعات من الاختبارات المستمرة أو الاختبارات الدورية أو الاختبارات ذات الخطوة الواحدة (الجهد والتردد والوقت).
الاختبار المستمر: يتم اختبار مجموعات متعددة بشكل تسلسلي دون تكرار، ويمكن تعيين كل مجموعة بوقت تشغيل مطابق.
اختبار الحلقة: تقوم مجموعات متعددة بإجراء اختبارات الحلقة، ويمكن تعيين كل مجموعة بوقت تشغيل مطابق.
اختبار الخطوة الواحدة: يقوم بتشغيل الاختبار لمجموعة واحدة، ويمكن ضبط وقت التشغيل.
● يمكن ضبط قيمة الجهد الزائد لجهد خرج مصدر الطاقة وقيمة التيار الزائد للتيار بشكل تعسفي للتكيف مع الأحمال المختلفة.
● تتيح واجهة الاتصال إمكانية التحكم في الطاقة عن بعد بمعدل باود يصل إلى 9600.
خيارات الواجهة: واجهات RS232 وRS485 وUSB.
بروتوكولات الاتصال: البروتوكول القياسي لإمدادات الطاقة وبروتوكول MODBUS للتحكم القياسي في الصناعة.
مجالات التطبيق
● إلكترونيات الطيران والاختبارات العسكرية: تحاكي تمامًا معايير إمداد الطاقة الخاصة بالطيران مثل 115 فولت/400 هرتز، المستخدمة في البحث والتطوير والاختبار ودعم إمداد الطاقة الأرضية للمعدات المحمولة جواً وأنظمة الرادار والمعدات الإلكترونية العسكرية.
● التحقق من النظام الكهربائي البحري: توفير إمدادات طاقة ثابتة الجهد والتردد تتوافق مع خصائص شبكة الطاقة البحرية للمعدات الإلكترونية البحرية وأنظمة الاتصالات والملاحة، وإجراء اختبارات الأداء والتحقق من الموثوقية.
● إلكترونيات الطاقة واختبار المحركات: ينطبق على إمدادات الطاقة المدخلة، واختبارات التقادم، وتقييم الأداء واختبارات كفاءة الطاقة لمحولات التردد، ومحركات المؤازرة، والمحولات، ومحركات التيار المتردد المختلفة (خاصة المحركات ذات التردد المتغير).
● اختبار معدات الطاقة الجديدة: توفير طاقة إدخال تيار متردد نظيفة وقابلة للتعديل للمعدات مثل محولات الطاقة الكهروضوئية، ومحولات تخزين الطاقة، وأكوام شحن المركبات الكهربائية، وإجراء اختبارات الكفاءة، ومحاكاة اتصال الشبكة، والشهادات التنظيمية.
● الأتمتة الصناعية وخطوط الإنتاج: باعتبارها مصدر الطاقة عالي الجودة لأنظمة الاختبار الآلي وخطوط الإنتاج الدقيقة، فهي تضمن التشغيل الموثوق للأدوات الدقيقة، والروبوتات، وخزائن التحكم PLC، وما إلى ذلك، في بيئة طاقة مستقرة ومثالية.
● المختبرات والمؤسسات البحثية: توفير إمدادات طاقة تيار متردد قياسية مرنة وموثوقة وقابلة للبرمجة للمشاريع التجريبية في مجال إلكترونيات الطاقة والتحكم في المحركات واختبار المواد في الجامعات ومعاهد البحوث.
المواصفات الفنية لإمدادات الطاقة ذات التردد المتغير القابلة للبرمجة
|
السعة (كيلو فولت أمبير)
|
3 كيلو فولت أمبير
|
6 كيلو فولت أمبير
|
10 كيلو فولت أمبير
|
15 كيلو فولت أمبير
|
20 كيلو فولت أمبير
|
30 كيلو فولت أمبير
|
|
الحد الأقصى لتيار الحمل (A) للوضع القياسي ثلاثي الطور
|
أعلى درجة
|
4.16
|
8.33
|
13.75
|
20.83
|
27.5
|
41.66
|
|
نهاية منخفضة
|
8.33
|
16.66
|
27.5
|
41.66
|
55.0
|
83.33
|
|
السعة (كيلو فولت أمبير)
|
45 كيلو فولت أمبير
|
60 كيلو فولت أمبير
|
75 كيلو فولت أمبير
|
90 كيلو فولت أمبير
|
100 كيلو فولت أمبير
|
120 كيلو فولت أمبير
|
|
الحد الأقصى لتيار الحمل (A) للوضع القياسي ثلاثي الطور
|
أعلى درجة
|
62.5
|
83.3
|
104.2
|
125.0
|
137.5
|
166.6
|
|
نهاية منخفضة
|
125.0
|
166.6
|
208.4
|
250.0
|
275.0
|
333.3
|
|
السعة (كيلو فولت أمبير)
|
135 كيلو فولت أمبير
|
150 كيلو فولت أمبير
|
180 كيلو فولت أمبير
|
200 كيلو فولت أمبير
|
250 كيلو فولت أمبير
|
300 كيلو فولت أمبير
|
|
الحد الأقصى لتيار الحمل (A) للوضع القياسي ثلاثي الطور
|
أعلى درجة
|
187.5
|
208.3
|
250.0
|
277.7
|
347.2
|
416.6
|
|
نهاية منخفضة
|
375.0
|
416.6
|
500.0
|
555.4
|
694.4
|
833.3
|
|
المواصفات
|
الإدخال: 3-in/1-out / الإخراج: 3-out/1-out محول تردد قابل للبرمجة
|
|
مدخلات الطاقة
|
ثلاثة أسلاك: 380 فولت ± 10% تيار متردد ثلاثي الطور أربع أسلاك / سلك فردي: 220 فولت ± 10% تيار متردد أحادي الطور
|
|
التردد الوارد
|
50/60 هرتز ± 5 هرتز
|
|
إخراج الصرف
|
عدد المراحل
|
نظام ثلاث مراحل بأربعة أسلاك
|
|
نمط
|
معيار انتاج الطاقة على ثلاث مراحل
|
|
الجهد
|
جهد الطور:
النهاية المنخفضة 1.0-150.0 فولت/الراقية 150.1-300.0 فولت
جهد الخط: في الوضع القياسي ثلاثي الطور
النهاية المنخفضة 1.0-260.0 فولت/الراقية 260.1-520.0 فولت
|
|
التردد
|
45-65 هرتز، 45-400 هرتز قابل للتخصيص
|
|
ضبط الدقة
|
الجهد
|
الدقة: 0.1 فولت، الدقة: 0.5% من قيمة القراءة + 0.5% من القيمة الكاملة
|
|
التردد
|
دقة التردد: 0.1 هرتز، الدقة: 0.05%
|
|
يقين القياس
|
الجهد
|
الدقة: 0.1 فولت، الدقة: 0.5% من قيمة القراءة + 0.5% من القيمة الكاملة
|
|
التردد
|
الدقة: 0.1 هرتز، الدقة: 0.05%
|
|
الحالي
|
الدقة: 0.1 أمبير/1 أمبير، الدقة: 0.5% من قيمة العرض + 0.5% من قيمة الإخراج المقدرة
|
|
القوة
|
الدقة: 0.1 كيلو واط/0.01 كيلو واط/0.001 كيلو واط، الدقة: 0.5% من قيمة القراءة + 0.5% من القيمة الكاملة
|
|
شكل موجة التفريغ
|
موجة جيبية قياسية
|
|
استقرار التردد
|
.10.1%
|
|
استقرار الجهد
|
≥1%
|
|
تشويه الموجي
|
≥2% (THD تحت الحمل المقاوم)
|
|
تأثير مصدر الجهد
|
≥1%
|
|
تأثير التحميل
|
≥1%
|
|
فرق الطور ثلاث مراحل
|
الوضع القياسي ثلاثي الطور: 120°±2°
|
|
الكفاءة الشاملة
|
≥90%
|
|
تحميل
|
لا توجد قيود على نوع التحميل (مقاوم، حثي، سعوي، أو مقوم)
|
|
وظيفة
|
وضع العرض
|
يتم عرض التردد والجهد والتيار والطاقة وعامل الطاقة على شاشة تعمل باللمس مقاس 7 بوصات.
|
|
التكيف عبر الإنترنت
|
يمكن تعديل جهد الخرج والتردد عبر الإنترنت
|
|
وظيفة الذاكرة
|
وظيفة ذاكرة إيقاف التشغيل، والتي يمكنها تذكر وضع الإخراج والمعلمات الأخيرة
|
|
وظيفة دفاعية
|
يوفر جهاز الحماية الحماية ضد الحمل الزائد والتيار الزائد والجهد الزائد وارتفاع درجة الحرارة والدوائر القصيرة. عند تنشيط جهاز الحماية، فإنه يصدر إشارة إنذار ويعرض رمز الخطأ.
|
|
وظيفة تحضيرية
|
يمكنك ضبط جهد الإخراج والتردد مسبقًا
|
|
القدرة الزائدة
|
1.0أي
|
|
1.1 إذا كان تيار الخرج ≥ 1.2Ie، فسيتم قطع الخرج بعد تأخير لمدة 5 ثوانٍ.
|
|
واجهة الاتصال الخارجية (اختياري)
|
RS-232 أو RS485 (اختر واحدًا)، مع منفذ LAN قابل للتخصيص وواجهة تناظرية
|
|
مستوى الحماية الخارجية
|
IP20
|
|
بيئة الخدمة
|
درجة الحرارة: -10 درجة مئوية إلى 40 درجة مئوية، الرطوبة: من 10% إلى 90% (لا يوجد تكثيف عند 25 درجة مئوية)، الارتفاع ≥2000 متر
|
|
مواصفات الطاقة
|
شروط الحماية من التحميل الزائد
|
|
(3 ~ 300) كيلو فولت أمبير
|
ظروف التشغيل المستمر: خرج P ≥ 1.0P مقنن / I مخرج ≥ 1.0I مقنن
|
|
قم بإيقاف تشغيل الإخراج خلال 15 ثانية: تصنيف 1.0P
|
|
قم بإيقاف تشغيل الإخراج خلال 5 ثوانٍ: تصنيف 1.2P
|
|
قم بإيقاف تشغيل الإخراج على الفور: تصنيف 2.0I
|
|
المواصفات والقدرة
|
الحجم (العرض*الارتفاع*العمق) ملم
|
المواصفات والقدرة
|
الحجم (العرض*الارتفاع*العمق) ملم
|
|
3 كيلو فولت أمبير
|
430 (بما في ذلك الأذنين 483) * 470 (بما في ذلك العجلات) * 520 مم
|
45 كيلو فولت أمبير
|
720*1357 (مع عجلات)*1100 ملم
|
|
6 كيلو فولت أمبير
|
430*540 (مع عجلات) *700 مللي متر
|
60 كيلو فولت أمبير
|
720*1357 (مع عجلات)*1100 ملم
|
|
10 كيلو فولت أمبير
|
500*1000 (مع عجلات)*680 مللي متر
|
100 كيلو فولت أمبير
|
750*1450 (مع عجلات)*1400 ملم
|
|
15 كيلو فولت أمبير
|
500*1000 (مع عجلات)*680 مللي متر
|
150 كيلو فولت أمبير
|
1380*1590 (مع عجلات)*870 مللي متر
|
|
20 كيلو فولت أمبير
|
500*1000 (مع عجلات)*680 مللي متر
|
200 كيلو فولت أمبير
|
1780*1850 (مع عجلات)*1020 مللي متر
|
|
30 كيلو فولت أمبير
|
590*1237 (مع عجلات)*800 ملم
|
300 كيلو فولت أمبير
|
1920*1950 (مع عجلات)*1370 مللي متر
|
