مقدمة المنتج

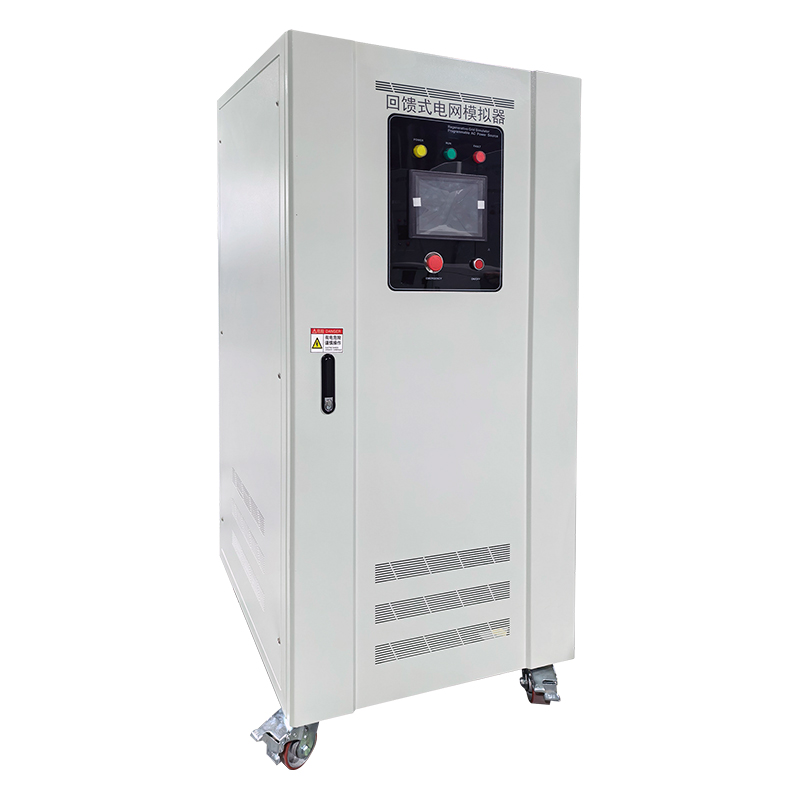

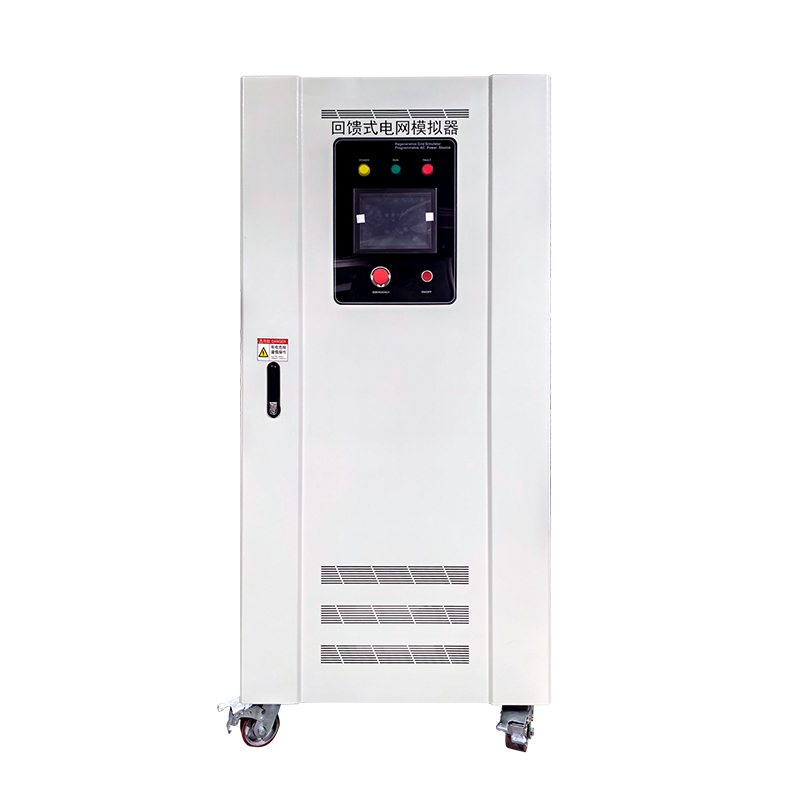

يعتمد جهاز محاكاة شبكة التغذية المرتدة متعدد الوظائف من سلسلة AC Power Grid Simulator تقنية تصحيح PWM الرقمية النقية، وتعديل عرض النبض عالي التردد SPWM، وتقنية توليد الشكل الموجي لمركب التردد الرقمي DC المتقدم (DDS). لديها وظيفة ردود الفعل العكسية الكاملة، والتي يمكن أن تغذي كل الطاقة من مصدر التيار المتردد المدخلات إلى الشبكة. إنه يحتوي على عامل طاقة مدخلات مرتفع، وتلوث شبكي منخفض، وجودة عالية لشكل موجة الإخراج، وسرعة استجابة ديناميكية سريعة. يمكنه محاكاة اضطرابات جهد الشبكة، واضطرابات التردد، وعدم التوازن ثلاثي الطور، واختبارات الركوب ذات الجهد المنخفض (صفر الركوب)، واختبارات الجزيرة. يتم استخدامه لاختبارات IEC61000-4-11/13/14/27/28. يتم تطبيقه على اختبار أداء اتصال الشبكة لمنتجات الطاقة الجديدة مثل محولات تخزين الطاقة، ومحولات الطاقة الكهروضوئية، ومحطات الطاقة الكهروضوئية، وأجهزة الشحن ثنائية الاتجاه، وأكوام الشحن.

الميزات

● إنها تعتمد تقنية SPWM المتقدمة وتقنية الشكل الموجي للتوليف الرقمي المباشر (DDS)، مما يؤدي إلى استقرار التردد العالي واستمرارية جيدة.

● خيارات محاكاة متعددة: وضع طاقة التيار المتردد (قياسي)، وضع التحميل (اختياري)، وضع التيار المستمر (اختياري)؛

● لديه وظيفة تراكب وتحرير التوافقيات من الترتيب الثاني إلى الترتيب الخمسين؛

● تردد الخرج 10-200 هرتز (10-1200 هرتز اختياري)، مع متغير 0.01 هرتز/10 مللي ثانية، يمكنه إجراء اختبار التردد المنخفض واختبار مقاومة الجزيرة بسهولة ودقة؛

● وهو يدعم ثلاثة أوضاع: LIST، وSTEP، وPULSE، ويحتوي على 9 إعدادات للذاكرة. يمكنه تنفيذ 100 إعداد مختلف للجهد والتردد ووقت الارتفاع ووقت التشغيل في المرة الواحدة، ويمكنه إجراء 999,999 اختبار دورة بشكل مستمر. يمكن ضبط أقصر وقت تشغيل على 1 مللي ثانية، والذي يمكنه محاكاة اختبارات طاقة التيار الكهربائي القاسية وتحقيق وظائف التصفية التدريجية للجهد والتردد، والخطوة، والاندفاع، والشق.

● يمكن أن يؤدي اختبارات الجهد الزائد/المنخفض، واختبارات الجهد الزائد/المنخفض؛ يتم ضبط تغيير الجهد أو التردد المطلوب على اللوحة القابلة للبرمجة، وبعد التشغيل، سيؤدي كل تغيير في الجهد أو التردد إلى إطلاق مستوى، مما يجعل هذا الاختبار دقيقًا ومريحًا للغاية.

● ثلاث مراحل مستقلة قابلة للتعديل، زاوية الطور قابلة للتعديل ديناميكيا؛ وظيفة التحرير التوافقي من الثاني إلى الخمسين ووظيفة التحرير التوافقي من 16 هرتز إلى 2500 هرتز، والتي يمكن استخدامها لاختبار IEC61000-4-13، وGB/T14549-1993، وB/T 24337-2009؛

● يمكن ضبط زاوية بداية الموجة، مما يجعلها مناسبة لقياس ذروة التيار للأحمال غير الخطية.

● يوفر قراءات مثل جذر متوسط مربع الجهد، وجذر متوسط مربع التيار، والطاقة النشطة، والتردد، وعامل الطاقة، وذروة التيار.

● يتضمن التكوين القياسي واجهات اتصال RS232 وRS485 وUSB وLAN / واجهة اتصال GPIB اختيارية؛

مجالات التطبيق

● اختبار العاكس الكهروضوئي ومحول تخزين الطاقة: يستخدم للحصول على شهادة الحماية ضد الجزر، واختبار الجهد العالي/المنخفض (LVRT/HVRT)، واختبار قدرة الشبكة على التكيف، واختبار استجابة التردد، والتحقق الصارم من معايير اتصال الشبكة الوطنية المختلفة (مثل IEEE 1547، VDE-AR-N 4105، GB/T 19964).

● مركبات الطاقة الجديدة ومرافق الشحن: اختبار قدرة أجهزة الشحن الموجودة على متن السيارة (OBC) وأكوام شحن التيار المستمر على التكيف مع تقلبات جهد الشبكة، وتغييرات التردد، والانقطاعات اللحظية لضمان سلامة الشحن وقوة الأنظمة الكهربائية للمركبات.

● مصادر الطاقة غير المنقطعة (UPS) وأنظمة الطاقة الحيوية: تحقق من وقت التبديل واستقرار الإخراج وقدرة التحميل لـ UPS في حالة حدوث حالات شاذة في شبكة الطاقة (مثل انقطاع التيار الكهربائي وانخفاض الجهد) لضمان استمرار إمداد الطاقة للأحمال المهمة مثل مراكز البيانات والمعدات الطبية.

● الأجهزة المنزلية والمعدات الكهربائية الصناعية: تقييم الأداء والموثوقية والامتثال للتوافق الكهرومغناطيسي ذي الصلة (EMC) ومعايير جودة الطاقة للمعدات مثل مكيفات الهواء، ومحركات المحركات، وPLCs في ظل ظروف شبكة الطاقة القاسية.

● اختبار إمدادات الطاقة الجوية والعسكرية: باستخدام نطاق الترددات الواسع (يصل إلى 1000 هرتز) والتحكم في التردد عالي الدقة، فهو يحاكي شبكات طاقة التيار المتردد لمنصات خاصة مثل الطائرات والسفن لاختبار قدرة إمداد الطاقة على التكيف للمعدات المحمولة جواً/المحمولة على متن السفن.

● المكونات الإلكترونية للطاقة واختبار الوحدات: توفير طاقة مدخلات يمكن التحكم فيها بدقة مع اضطرابات معقدة لوحدات IGBT ومحولات الطاقة لإجراء اختبار الإجهاد الشديد وتقييم الحياة وتحليل الأداء.
