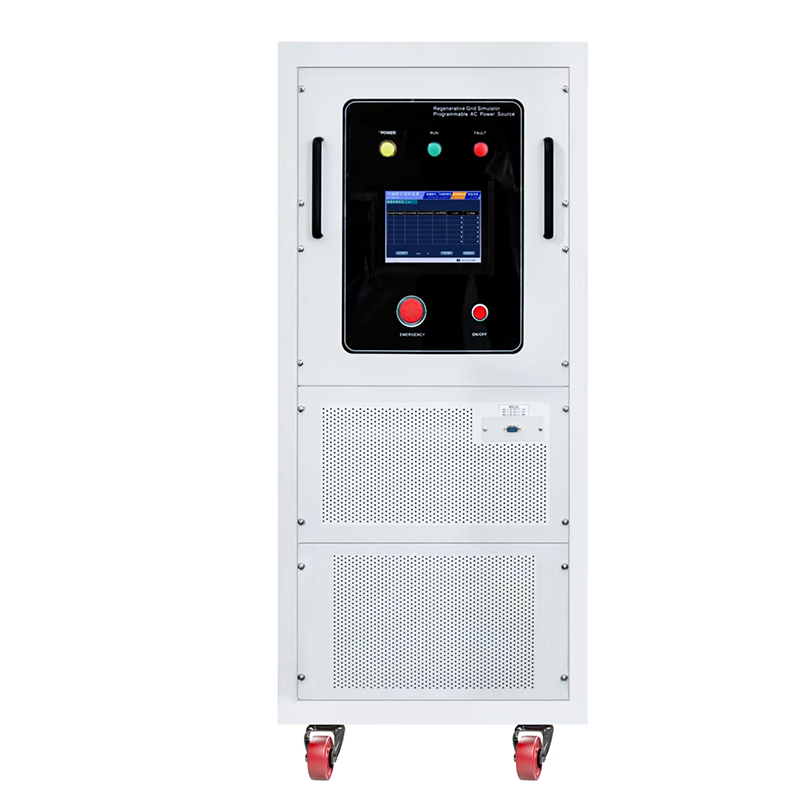

مصدر طاقة التيار المتردد المتجدد

ردود الفعل الحمل الإلكتروني للتيار المتردد، التلوث المنخفض لشبكة الطاقة، دقة الإخراج العالية، سرعة الاستجابة الديناميكية السريعة، تغذية 100٪ من الطاقة إلى شبكة الطاقة، توفير الكهرباء؛ يستخدم على نطاق واسع في المصانع ومؤسسات البحث والمختبرات والجامعات والمؤسسات الأخرى للشيخوخة والاختبار واختبار أداء منتجات نظام التيار المتردد مثل مجموعات المولدات ومحولات التردد

استعلام

وصف المنتج

سمات المنتج

أوضاع التحميل	ثلاثة أوضاع قابلة للبرمجة: التيار المستمر (CC)، والمقاومة الثابتة (CR)، والطاقة الثابتة (CP).
خصائص الإدخال	نطاق الجهد: مرحلة واحدة 50V-264Vrms؛ ثلاث مراحل 86V-458Vrms نطاق التردد: 10 هرتز - 200 هرتز (قابل للتخصيص حتى 500 هرتز)
عامل الطاقة	قابل للتعديل من 0 إلى 1 (الرصاص/التأخر)
استجابة ديناميكية	≥5 مللي ثانية
خصائص ردود الفعل	كفاءة التغذية الراجعة: الكفاءة الإجمالية ≥ 93%، 100% من الطاقة يتم إرجاعها إلى الشبكة. شكل موجة التغذية الراجعة: THD≥3% (الطاقة المقدرة)
مواصفات الاتصال بالشبكة	مرحلة واحدة 220 فولت ± 10% أو ثلاث مراحل 380 فولت ± 10%، 47 هرتز -63 هرتز
واجهات الاتصالات	RS-485 (قياسي)، منفذ Ethernet، CAN (اختياري)

معلومات إضافية

التعبئة والتغليف	صندوق خشبي مدخن
النقل	الشحن/الشحن البحري
الشهادات	سي / ISO9001
أخرى	قابلة للتخصيص

مزايا المنتج

● الكفاءة الإجمالية هي ≥93%، وتدعم 100% من التغذية الراجعة واسعة النطاق للطاقة للشبكة.

● مع تيار ثابت/مقاومة ثابتة/دقة طاقة ثابتة تصل إلى ≥1% FS، بالإضافة إلى وقت استجابة سريع يبلغ ≥5 مللي ثانية، يتم ضمان دقة محاكاة الحمل والقدرة على متابعة التغييرات اللحظية بسرعة، مما يوفر ضمانًا موثوقًا لاختبار الأداء الديناميكي.

● يغطي جهد الإدخال مرحلة واحدة 50-264 فولت وثلاث مراحل 86-458 فولت، ونطاق التردد هو 10-200 هرتز (قابل للتخصيص حتى 500 هرتز)، وعامل الطاقة قابل للتعديل من 0 إلى 1. يمكن لجهاز واحد محاكاة ظروف شبكة الطاقة العالمية المختلفة وخصائص الحمل المعقدة.

● توفر سلسلة المنتجات اختيارًا مستمرًا للسعة من 5 كيلو وات إلى 500 كيلو وات، مما يسمح للمستخدمين باختيار النماذج بمرونة وفقًا لاحتياجات الاختبار الحالية والمستقبلية، مما يجعل إنشاء النظام وترقية الطاقة أكثر ملاءمة.

● يتميز بحماية مدمجة ضد الجهد الزائد/الناقص، والتردد الزائد/الناقص، والتيار الزائد، ودرجة الحرارة الزائدة، والدوائر القصيرة، وفقدان الطور، ويستخدم العزل الكهربائي لمحول تردد الطاقة (تحمل الجهد 1500 فولت تيار متردد/1 دقيقة) لضمان سلامة المعدات والكائن قيد الاختبار في بيئات الاختبار القاسية.

● مزود بشاشة LCD تعمل باللمس مقاس 10 بوصات للمراقبة المحلية، ومعيار RS-485، مع واجهات Ethernet وCAN اختيارية، فهو يتيح بسهولة التحكم عن بعد والوصول إلى أنظمة الاختبار الآلية.

● يمكن أن يعمل بثبات ضمن نطاق درجة حرارة من -10 درجة مئوية إلى 45 درجة مئوية ونطاق رطوبة يتراوح من 0 إلى 90% رطوبة نسبية (يمكن تخصيص نطاق درجة حرارة واسع)، مما يلبي المتطلبات البيئية لمعظم المختبرات والمواقع الصناعية.

مجالات التطبيق

● اختبار معدات توليد الطاقة: يستخدم لاختبار الحمل، وقبول الأداء، والاختبار المتوازي، وتشغيل مجموعات مولدات الديزل وتوربينات الغاز على المدى الطويل، مع تأثيرات كبيرة للغاية في توفير الطاقة.

● مصادر الطاقة غير المنقطعة (UPS) وإمدادات الطاقة في حالات الطوارئ (EPS): يتم إجراء اختبارات تقادم الحمل الكامل، واختبارات الكفاءة، واختبارات تفريغ البطارية، والتحقق من سعة التحميل الديناميكية على UPS/EPS ذات الطاقة المتوسطة والعالية.

● أنظمة توليد الطاقة وتخزين الطاقة الجديدة: اختبار أداء اتصال الشبكة، وسعة التحميل الزائد، ومنحنيات الكفاءة، وقدرة المرور عبر الجهد العالي/المنخفض لمحولات الطاقة الكهروضوئية ومحولات تخزين الطاقة (PCS).

● اختبار مصدر طاقة التيار المتردد ومحول التردد: كحمل دقيق، يتم استخدامه لاختبار جودة الإخراج وسعة التحميل وموثوقية إمدادات الطاقة المنظمة للتيار المتردد ومحولات التردد ومحولات التردد.

● اختبار إمدادات الطاقة للطيران والعسكرية: باستخدام نطاق الترددات الواسع (يصل إلى 500 هرتز)، فإنه يحاكي شبكة طاقة التيار المتردد للطائرات والسفن لاختبار أداء المعدات الكهربائية المحمولة جواً/المحمولة على متن السفن.

● مختبرات إلكترونيات الطاقة وهيئات إصدار الشهادات: تستخدم في الجامعات ومعاهد البحوث ومختبرات الاختبار الخارجية لتطوير المنتجات واختبار النوع واختبار الشهادات لمعايير الصناعة (مثل CE وUL وGolden Sun)، ومناسبة بشكل خاص لاختبار المشاريع التي تتطلب تشغيل حمل كامل على المدى الطويل.

المواصفات الفنية

تحميل كهربائي للتيار المتردد من سلسلة QZH
القدرةالقوة		5 كيلو واط	10 كيلو واط	20 كيلو واط	30 كيلو واط	60 كيلو واط	100 كيلو واط	200 كيلو واط	300 كيلو واط	500 كيلو واط
طريقة الإنتاج العمل		طريقة تعديل عرض النبضة SPWM
أنماط وضع التشغيل		تيار مستمر، مقاومة ثابتة، قوة ثابتة
أدخل التيار المتردد في بو تي	المرحلة	1φ2 واط + PE ثنائي الطور + سلك أرضي		3φ4W + PE ثلاث مراحل أربع أسلاك + سلك أرضي
	الجهد	50 فولت-264 فولت		86V-458Vrms
	نطاق النطاق الحالي	0-23 أ	0-46 أ	0-30 أ	0-46 أ	0-92أ	0-152أ	0-304أ	0-456أ	0-758أ
	التردد	10 هرتز - 200 هرتز (10 هرتز - (500 هرتز مخصص)
	عامل الذروة CF	1.4-5.0
	تصحيح معامل القدرة (PFC)	قابل للتعديل من 0 إلى 1 (البادئة والمتأخرة)
	وقت الاستجابة الوقت	≥5 مللي ثانية
تحميل نموذج تحميل الجزء	أنماط وضع التشغيل	تيار مستمر، مقاومة ثابتة، قوة ثابتة
	هنغ الضغط المكرر الإنفاق C V	.60.6% فس
	تدفق هنغ المكرر الإنفاق C C	.80.8% فس
	هنغ عرقلة الإنفاق المكرر C R	≥1% خ
	معدل إنجاز هنغ الإنفاق المكرر C P	≥1% خ
ردود الفعل مميزة Gr معرف بات م	جهد المرحلة	1φ2 واط + PE ثنائي الطور + سلك أرضي		3φ4W + PE ثلاث مراحل أربع أسلاك + سلك أرضي
	مرحلة الجهد	220 فولت تيار متردد ±10%		380VAC±10%
	التردد	47 هرتز-63 هرتز
	تشويه الموجي (THD)	ث د ≥3% (الطاقة المقدرة)
	قوة ردود الفعل	100% ردود فعل واسعة النطاق للطاقة
الكفاءة الشاملة		≥93%
عرض		شاشة لمس ال سي دي 10 بوصة
واجهة الاتصالات		معيار RS 485 / منفذ إيثرنت (اختياري) / CAN (اختياري)
معزولة كهربائيا رباعية		عزل محول تردد الطاقة
مقاومة العزل		الإدخال إلى الهيكل 20MΩ 500 V DC، الإخراج إلى الهيكل 20MΩ 500 V DC
تحمل الجهد		الإدخال إلى الهيكل 1500 فولت تيار متردد لمدة دقيقة واحدة، الإدخال إلى الإخراج 1500 فولت تيار متردد لمدة دقيقة واحدة
الضوضاء (1 م)
الحماية		الجهد الزائد/الناقص، التردد الزائد/الناقص، التيار الزائد، درجة الحرارة الزائدة، الحمل الزائد، ماس كهربائى، فقدان الطور، تسلسل الطور، إلخ.
طريقة التبريد		التبريد القسري بواسطة المروحة
الوزن (كجم)		40	70	200	250	500	800	1500	2000	3000
الحجم العرض×الارتفاع×العمق (مم)		482×35 6×60 0	482 × 670 × 60 0	550 × 1250 × 70 0	550×125 0×70 0	800×178 0×85 0	000×1780×1050	1200×200 0×125 0	600 × 20 00 × 125 0	800×2000×145 0
بيئة وقت التشغيل		-10～45°C (خارجي -20°C-50°C يتطلب التخصيص) 0-90% RH
